엘리베이터 관리 (엘리베이터 모듈 추가 및 설정)

엘리베이터 관리 (엘리베이터 모듈 추가 및 설정)

엘리베이터 층의 출입을 제어하기 위해 엘리베이터 모듈을 추가로 설치할 수 있습니다. 설치가 완료되면, 엘리베이터 관리 > 등록된 엘리베이터 메뉴에서 엘리베이터 정보를 추가해야 합니다.

이 글에서는
1) 엘리베이터 모듈을 연결한 경우 설정하는 전체 순서
2) 엘리베이터를 추가하는 상세한 방법
3) 엘리베이터의 층 설정과 층 레벨의 차이점
을 확인하실 수 있습니다.


엘리베이터 모듈 설정 순서

1. 설치 : 엘리베이터 모듈과 에어팝 장치를 연결합니다.
2. 장치 등록 : 에어팝 프로 앱을 통해 에어팝 장치를 사이트에 등록합니다.
장치 등록할 때, 에어팝 프로 앱에 출입문 추가와 관련한 팝업이 표시됩니다. 연두색 토글을 클릭해서 회색으로 전환(토글 비활성화)합니다. 장치 등록과 동시에 사이트에 자동으로 출입문이 추가되는 것을 방지합니다. (장치등록 가이드에서 확인하기)
3. 에어팝 포탈 설정 (1) : 장치 관리 > 등록된 장치 메뉴에서 해당 장치와 엘리베이터 모듈을 연결합니다.
4. 에어팝 포탈 설정 (2) : 엘리베티어 관리 > 등록된 엘리베이터 메뉴에서 엘리베이터를 추가하고, 각 층과 모듈이 연결된 릴레이 번호를 층별로 지정합니다.
5. 에어팝 포탈 설정 (3) : [선택 사항] 출입 권한 관리 > 층 레벨에서 층별 출입 레벨을 생성합니다. (층 레벨 가이드에서 확인하기)
6. 에어팝 포탈 설졍 (4) : [선택 사항] 기존 사용자의 정보를 수정하거나 신규사용자를 등록할 때, 적절할 층 레벨을 부여합니다.


엘리베이터 추가하기

모듈과 연결된 에어팝 장치가 정상적으로 사이트에 등록되었다면, 먼저 등록된 장치에서 장치 정보를 수정한 후 엘리베이터를 추가할 수 있습니다.

1. 등록된 장치와 모듈 연결하기

1. 에어팝 포탈의 장치 관리 > 등록된 장치 메뉴로 이동합니다.
2. 엘리베이터 모듈 설치 시 연결한 에어팝 장치를 목록에서 선택합니다.
3. 장치 등록 수정 팝업 판넬이 표시되면, 스크롤을 가장 아래로 이동합니다.
4. 모듈 검색을 클릭합니다.
5. 전원이 연결된 모듈이 모두 표시되면, 해당 장치와 연결된 모듈을 선택합니다. 1개의 에어팝 장치에는 최대 12개의 엘리베이터 모듈이 연결될 수 있습니다.
6. 저장 버튼을 클릭합니다.
7. 등록된 장치 목록에서 왼쪽에 생성된 + 아이콘을 클릭하면, 연결된 모듈 정보를 확인할 수 있습니다.


2. 엘리베이터 추가하기

출입문 관리 메뉴에서 해당 에어팝 장치와 연결된 출입문이 있다면, 엘리베이터 장치로 추가할 수 없습니다.
에어팝 프로 앱을 통해 장치 등록 시, 출입문을 생성하지 않도록 토글을 비활성화한 후 장치를 등록합니다. 만약 출입문이 생성되었다면, 출입문 관리 메뉴에서 해당 장치와 연결된 출입문을 삭제합니다.

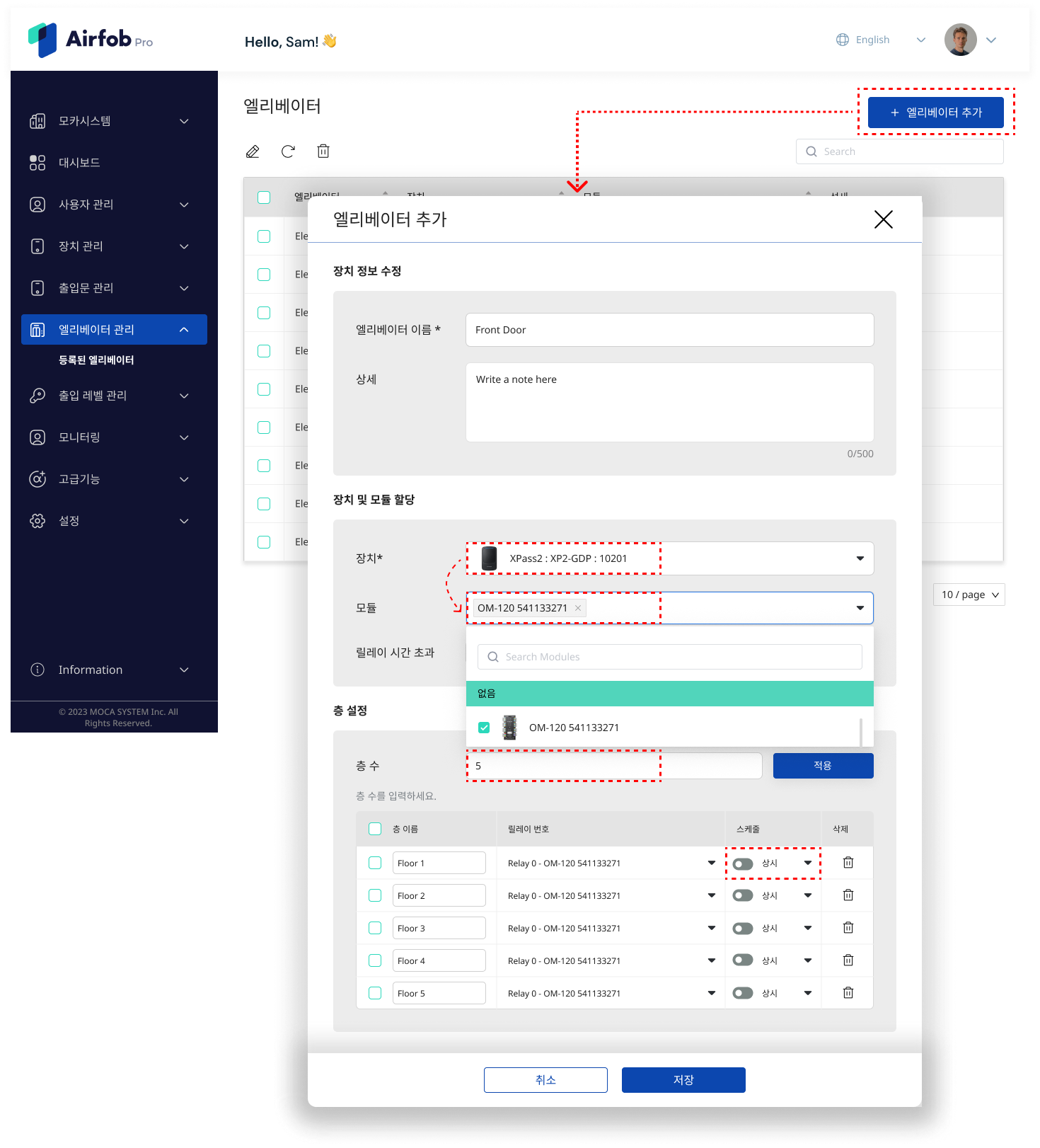

1. 에어팝 포탈의 엘리베이터 관리 > 등록된 엘리베이터 메뉴로 이동합니다.
2. 화면의 오른쪽 상단에 있는 + 엘리베이터 추가 버튼을 클릭하면, 엘리베이터를 추가할 수 있는 팝업이 표시됩니다.
3. 장치 및 모듈 할당 영역에서 아래와 같이 항목을 선택, 입력합니다.
장치 : 에어팝 장치를 선택합니다. (등록된 출입문 메뉴에서 출입문과 연결된 장치는 표시되지 않습니다.)
모듈 : 해당 에어팝 장치와 연결된 엘리베이터 모듈을 선택합니다.
릴레이 시간 초과 : 에어팝 장치에 모바일 카드를 인증한 후 층 버튼을 누르기까지 허용되는 시간을 초단위로 입력합니다. (3 입력 시, 모바일 카드 인증 후 3초 이내에 엘리베이터의 층 버튼을 눌러야 합니다.)
4. 층 설정 영역에서 아래와 같이 선택, 입력합니다.
층수 : 엘리베이터 모듈에 연결된 엘리베이터의 층 수를 입력하고, 적용 버튼을 클릭합니다.
층명 : 해당 층의 이름을 입력하거나 층 수를 입력합니다. (추가한 층 수에 따라서 자동으로 'Floor 숫자'가 입력됩니다.)
릴레이 번호 : 엘리베이터 모듈에 해당 층이 연결된 릴레이 번호를 선택합니다.
스케줄 : 해당 층 버튼이 작동되는 스케줄입니다. 기본적으로 상시 작동됩니다. 해당 층 버튼이 작동 가능한 특정 스케줄을 지정하려면, 회색 토글을 클릭해서 연두색으로 전환하고 스케줄을 선택합니다.
5. 모든 입력이 완료되면, 저장 버튼을 클릭합니다.
6. 표 에서 장치와 모듈 정보를 확인할 수 있습니다.
1개의 엘리베이터 모듈에는 12개 층의 릴레이게 연결될 수 있습니다. (예, 15층 건물의 경우 엘리베이터 모듈 2개가 설치되어야 합니다.)
에어팝 장치 1개에는 12개의 엘리베이터 모듈이 연결될 수 있습니다. 총 144개 층을 에어팝과 엘리베이터 모듈로 제어할 수 있습니다.



엘리베이터 층 스케줄 & 층 레벨

엘리베이터 층 스케줄

엘리베이터의 층 버튼이 작동할 수 있는 스케줄을 의미합니다. 엘리베이터 층 설정에서 스케줄을 적용하면, 모든 사용자에 대해서 해당 스케줄이 자동으로 반영됩니다. 특별한 스케줄을 선택하지 않으면, 층 버튼은 상시 작동됩니다. (선택할 스케줄은 출입 권한 관리 > 스케줄 메뉴에서 미리 생성해야 합니다.)

층 레벨

층 레벨은 사용자에게 부여할 수 있는 출입 레벨 중 하나로서, 출입 권한 관리 > 층 레벨 메뉴에서 생성할 수 있습니다. 기존에 등록된 사용자 정보를 수정하거나 신규 사용자를 추가할 때, 층 레벨을 부여할 수 있습니다. 만약 층 레벨을 부여하지 않으면, 엘리베이터 층 스케줄이 자동으로 적용됩니다.
